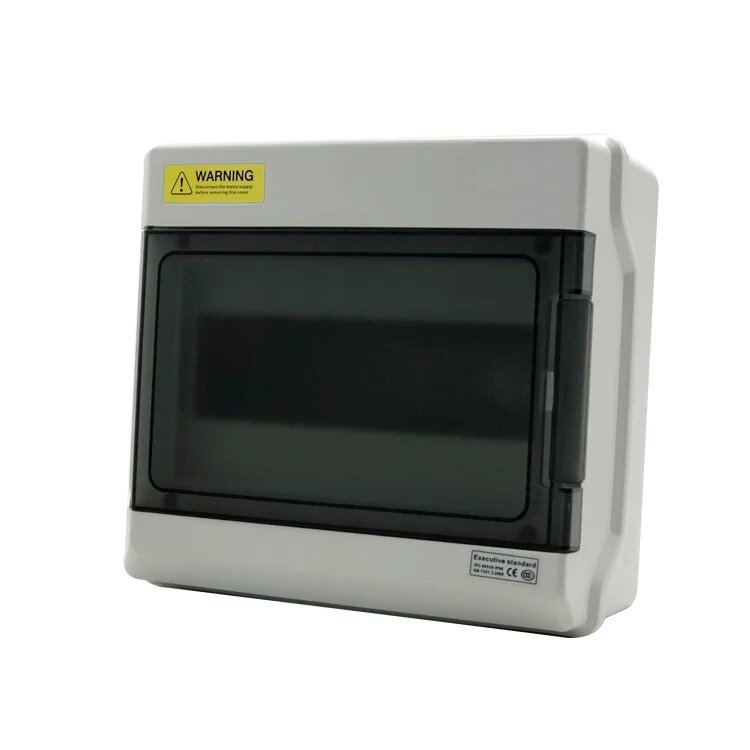

Щит Element ЩРН-П-9-HF-IP66 пластиковый навесной
Щит Element ЩРН-П-9-HF-IP66 пластиковый навесной
9 000 тг
В наличии
Доставка
Подробнее о доставке
Оплата
Характеристики
Цвет
Белый
Размер
219х200х100
Материал изделия
ABS пластик
Тип
Щит распределительный
Описание
Щит Element
Щит распределительный навесной пластиковый ЩРН-П с уровнем защиты IP-66
Применение:
Корпуса пластиковые серии ЩРН-П предназначены для дальнейшей сборки щитов распределения электроэнергии, защиты сетей от токов перегрузки и короткого замыкания. Благодаря высокой степени пыле- и влагозащиты IP66 данная серия может применяться в помещения с повышенным уровнем пыли и влаги, в гаражах, производственных помещениях, подвалах, автомойках и складах.
Характеристики:
| Параметры | Значения |
| Номинальное напряжение, В | 230 / 400 |
| Номинальный ток, А | 125 |
| Материал корпуса | ABS пластик не содержащий токсичных галогенов (HF) |
| Цвет корпуса | Белый |
| Степень защиты по ГОСТ 14254-96 | IP66 |
| Климатическое исполнение по ГОСТ 15150-69 | У1 |
| Щит Element ЩРН-П-9-HF-IP66 | Щит Element ЩРН-П-12-HF-IP66 |
| 9 модулей | 12 модулей |
| Габаритные размеры, мм (ШхВхГ) | |
| 219*200*100 | 273*230*110 |
Особенности эксплуатации и монтажа
Монтаж и подключение электрощитов должны осуществляться квалифицированным электротехническим персоналом. Диапазон рабочих температур: от – 40 °С до + 50 °С.
Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не содержащих токопроводящей пыли и химически активных веществ.
Электрощиты оборудованы защитной оперативной панелью, предотвращающей свободный доступ к токоведущим частям.
1. Открыть дверцу шкафа, открутить винты и снять лицевую панель.
2. Установить необходимое электрооборудование и комплектующие внутри щита.
3. Выполнить внутренние электрические соединения, проверить качество монтажа.
4. Установить шкаф на место эксплуатации и надежно закрепить через предусмотренные отверстия.
5. Подключить вводные проводники, убедившись, что проводники обесточены.
6. Установить лицевую панель, закрутить винты.
Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не содержащих токопроводящей пыли и химически активных веществ.
Электрощиты оборудованы защитной оперативной панелью, предотвращающей свободный доступ к токоведущим частям.
1. Открыть дверцу шкафа, открутить винты и снять лицевую панель.
2. Установить необходимое электрооборудование и комплектующие внутри щита.
3. Выполнить внутренние электрические соединения, проверить качество монтажа.
4. Установить шкаф на место эксплуатации и надежно закрепить через предусмотренные отверстия.
5. Подключить вводные проводники, убедившись, что проводники обесточены.
6. Установить лицевую панель, закрутить винты.
Условия транспортировки и хранения
Транспортирование должно осуществляться в любом закрытом транспорте, обеспечивающем предохранение упакованных изделий от механических воздействий и атмосферных осадков.
Хранение должно осуществляться в упаковке производителя в помещениях с естественной вентиляцией при температуре от – 25 ° С до + 40 ° С. Срок хранения в упаковке производителя и при соблюдении вышеуказанных условий не более 5 лет, с даты производства.
