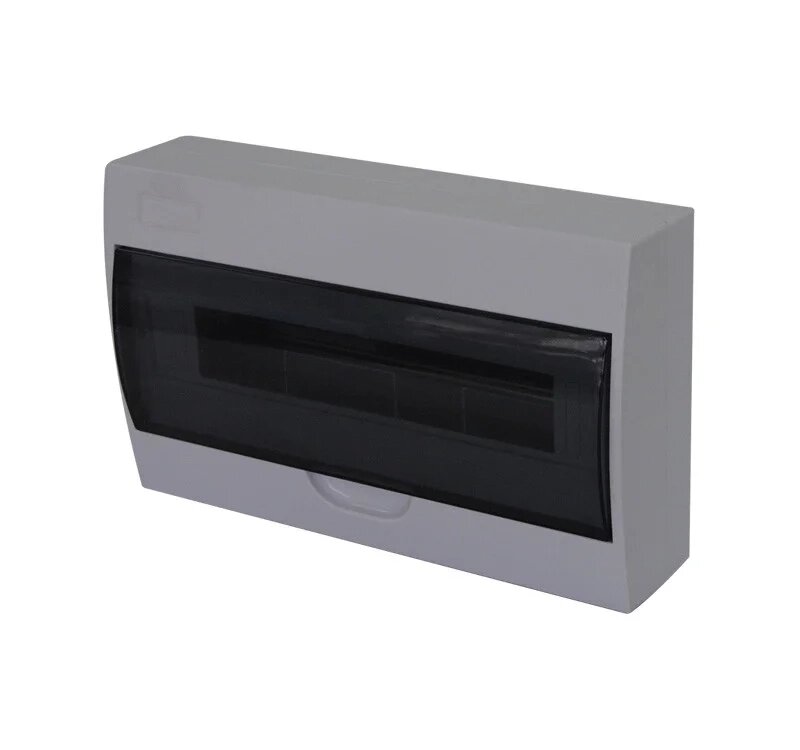

Щит Element ЩРН-П-18-HF-IP40 пластиковый навесной
Щит Element ЩРН-П-18-HF-IP40 пластиковый навесной
3 900 тг
В наличии
Доставка
Подробнее о доставке
Оплата
Характеристики
Цвет
Белый
Размер
363 220 99мм
Материал изделия
ABS-пластик
Тип
Щит распределительный
Описание
Щит Element
Щит распределительный навесной пластиковый ЩРН-П
Применение:
Корпуса пластиковые серии ЩРН-П предназначены для дальнейшей сборки щитов распределения электроэнергии, защиты сетей от токов перегрузки и короткого замыкания.
Характеристики:
| Параметры | Значения | ||||
| Номинальное напряжение, В | 230 / 400 | ||||
| Номинальный ток, А | 125 | ||||
| Материал корпуса | ABS пластик не содержащий токсичных галогенов (HF) | ||||
| Цвет корпуса | Белый | ||||
| Степень защиты по ГОСТ 14254-96 | IP41 | ||||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ3 | ||||
| ЩРН-П-8 | ЩРН-П-10 | ЩРН-П-12 | ЩРН-П-15 | ЩРН-П-18 | ЩРН-П-24 |
| 8 модулей | 10 модулей | 12 модулей | 15 модулей | 18 модулей | 24 модулей |
| Габаритные размеры, мм (ШхВхГ) | |||||
| 184*198*95 | 218*198*95 | 256*198*95 | 310*198*95 | 363*220*99 | 271*326*95 |
Особенности эксплуатации и монтажа:
Монтаж и подключение электрощитов должны осуществляться квалифицированным
электротехническим персоналом. Диапазон рабочих температур: от – 40 °С до + 45 °С.
Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не содержащих токопроводящей пыли и химически активных веществ.
Электрощиты оборудованы защитной оперативной панелью, предотвращающей свободный доступ к токоведущим частям.
1. Открыть дверцу шкафа, открутить винты и снять лицевую панель.
2. Установить необходимое электрооборудование и комплектующие внутри щита.
3. Выполнить внутренние электрические соединения, проверить качество монтажа.
4. Установить шкаф на место эксплуатации и надежно закрепить через предусмотренные отверстия.
5. Подключить вводные проводники, убедившись, что проводники обесточены.
6. Установить лицевую панель, закрутить винты.
электротехническим персоналом. Диапазон рабочих температур: от – 40 °С до + 45 °С.
Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не содержащих токопроводящей пыли и химически активных веществ.
Электрощиты оборудованы защитной оперативной панелью, предотвращающей свободный доступ к токоведущим частям.
1. Открыть дверцу шкафа, открутить винты и снять лицевую панель.
2. Установить необходимое электрооборудование и комплектующие внутри щита.
3. Выполнить внутренние электрические соединения, проверить качество монтажа.
4. Установить шкаф на место эксплуатации и надежно закрепить через предусмотренные отверстия.
5. Подключить вводные проводники, убедившись, что проводники обесточены.
6. Установить лицевую панель, закрутить винты.
Условия транспортировки и хранения:
Транспортирование должно осуществляться в любом закрытом транспорте, обеспечивающем предохранение упакованных изделий от механических воздействий и атмосферных осадков.
Хранение должно осуществляться в упаковке производителя в помещениях с естественной вентиляцией при температуре от – 25 ° С до + 40 ° С. Срок хранения в упаковке производителя и при соблюдении вышеуказанных условий не более 5 лет, с даты производства.
