Промежуточный зажим CS

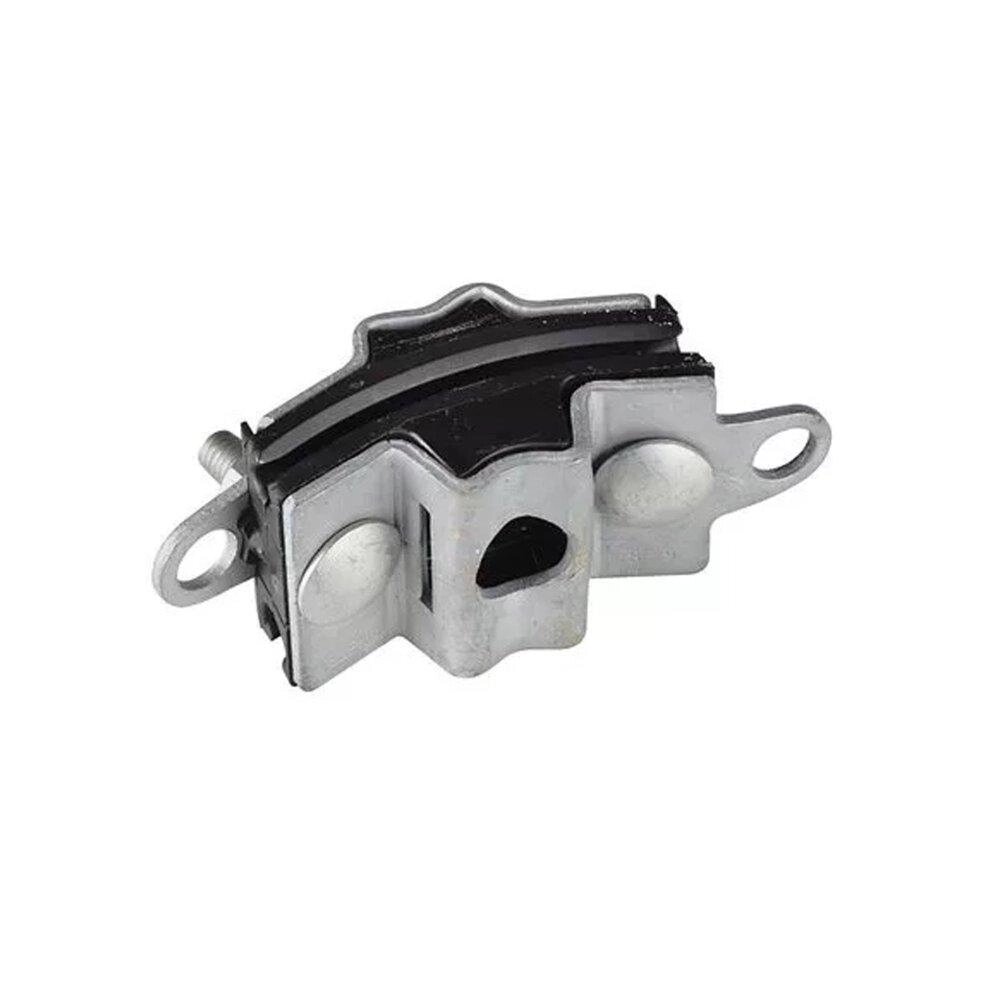

Зажим поддерживающий CS для оптического кабеля типа «8»

Применение:

Зажим поддерживающий CS используется для подвески ОК типа «8» на промежуточных опорах. Зажим CS имеет две канавки, позволяющие крепить кабель с диаметром несущего троса от 4 до 9 мм (диаметр по изоляции). Пластиковые канавки предохраняют кабель от повреждения при сверхнормативной вертикальной нагрузке. Поддерживающий зажим состоит из двух зажимных щек из ултрафиолетостойкого термопластика, усиленных двумя стальными оцинкованными пластинами. Дугообразные канавки позволяют использовать зажим на промежуточных столбах с углом поворота трассы кабеля до 25°.

Характеристики:

Тип конструкции - Зажим поддерживающий
Применение – Оптический кабель типа «8» (марки ОК/Т и ОК/Д)
Диаметр троса в оболочке – 4-6мм и 6-9мм
Разрушающая нагрузка – 6 кН

Особенности:

Пластиковые канавки предохраняют кабель от повреждения при сверхнормативной вертикальной нагрузке. Фиксация провода в зажиме осуществляется с помощью болта с гайкой. Зажим поддерживающий монтируется на крюк диаметром до 16 мм или непосредственно на опору при помощи стальной монтажной ленты.
