Кабель волоконно-оптический ОКНГ (А)-HF-М4П-А12-1,0

Назначение:

Оптический кабель типа ОКНГ-…, изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-ОККБ-4396, сертификат соответствия Республики Казахстан KZ.7500506.01.01.00844), предназначен для применения на единой сети электросвязи России и Казахстана для прокладки внутри зданий, в туннелях, коллекторах кабельной канализации, на мостах и эстакадах, в специальных трубах, в том числе для вертикальной прокладки. Кабель ОКНГ-… сертифицирован в соответствии с требованиями пожарной безопасности (предел распространения горения при прокладке в пучке, сертификат № С-RU.ПБ68.В.00729).

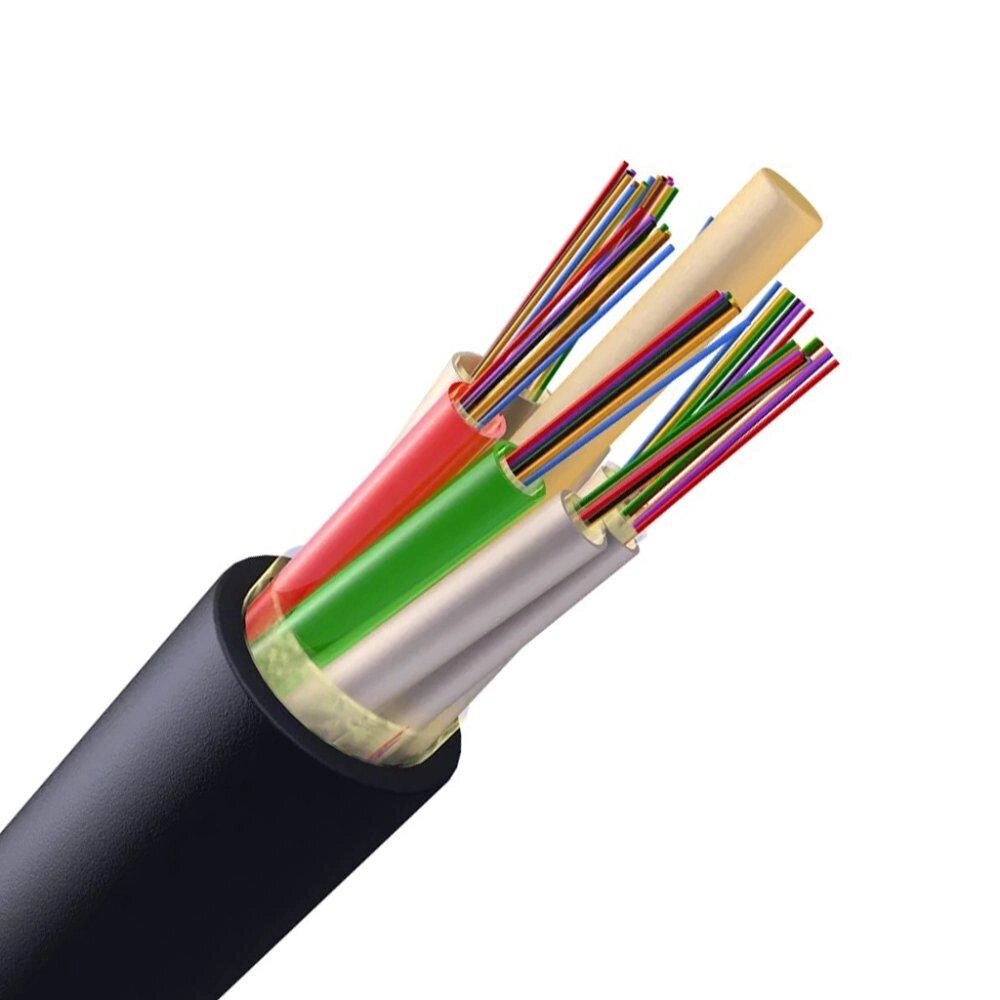

Конструкция:

• Оптические микромодули, внутри которых расположены оптические волокна;

• Наружная оболочка из композиции полиэтилена, не распространяющей горение, не содержащей галогенов, с низким дымовыделением;

• В качестве силовых элементов в оболочке кабеля используются два стеклопластиковых прутка;

• На оболочке присутствуют специальные риски, обозначающие место вскрытия кабеля.

Основные характеристики:

Оптическое волокно	G.657.А1
Количество оптических волокон в кабеле	до 288
Наружный диаметр кабеля, мм	6,6 – 15,4
Масса кабеля, кг/км	40 – 155
Допустимая растягивающая нагрузка, кН	0,4
Допустимая раздавливающая нагрузка, кН/см	0,05 – 0,25
Минимальный радиус изгиба	10 диаметров кабеля
Рабочий диапазон температур, ⁰С	- 20 … +50
Температура монтажа, ⁰С	- 10 … +50
