Кабель волоконно-оптический ОКА-М6П-А48-7,0 (Л)

Кабель волоконно-оптический ОКА-М6П-А48-7,0 (Л)

Назначение:

Оптический кабель типа ОКА-М…(Л), изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-КБ-3359), предназначен для применения на единой сети электросвязи Казахстана для подвески на опорах линий связи, контактной сети железных дорог, столбах освещения, энергообъектах, опорах линий электропередач, для подземной прокладки в защитные пластмассовые трубы, между зданиями и сооружениями, а также навивки, присоединения и прикрепления к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ. Кабель для подвеса в точках с максимальной величиной потенциала элек- трического поля до 25 кВ изготавливается с наружной оболочкой из трекингостойкого полиэтилена, в марке кабеля указывается дополнительная литера (Т)

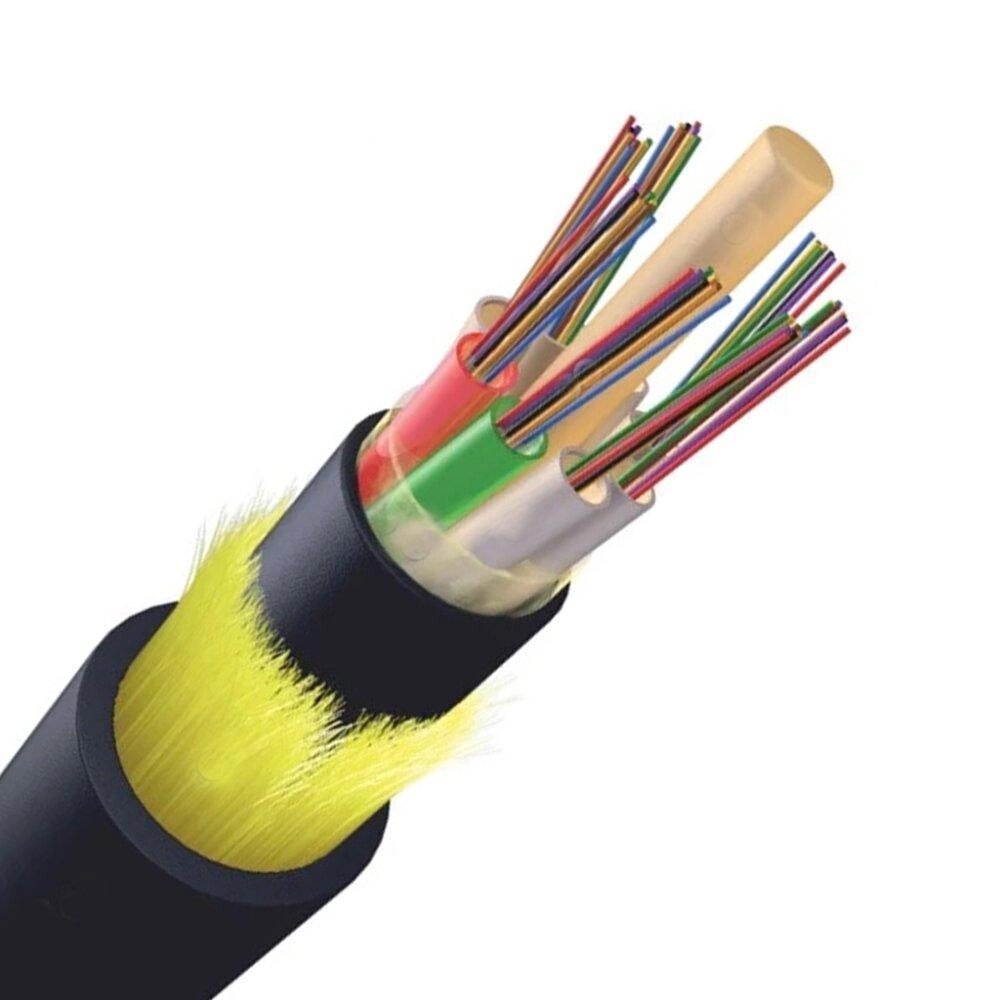

Конструкция:

• Оптический модуль – трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.

• Оптический сердечник – повив оптических модулей вокруг диэлектрического центрального силового элемента. Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).

• Внутренняя оболочка из полимерного материала.

• Наложенный на внутреннюю оболочку повив из арамидных или иных упрочняющих нитей.

• Наружная оболочка выполняется из композиции полиэтилена.

Основные характеристики:

Количество оптических волокон в кабеле	до 128 (возможно увеличение до 288 за счет применения многоповивного сердечника)
Наружный диаметр кабеля	8,0 – 18,0 мм
Масса кабеля	40 – 240 кг/км
Допустимая статическая растягивающая нагрузка	3,0 – 20,0 кН
Минимальный радиус изгиба	20 диаметров кабеля
Допустимая раздавливающая нагрузка	0,3 – 1,0 кН/см
Рабочий диапазон температур	-60°С…+70°С
Температура монтажа	-30°С…+70°С
