Кабель волоконно-оптический ОКА-М4П-А8-7,0
Кабель волоконно-оптический ОКА-М4П-А8-7,0
368 тг
В наличии
Доставка
Подробнее о доставке
Оплата
Характеристики
Производитель
АлтайОптикаКабель
Страна производства
Россия
Конструкция
Модульная
Количество модулей
4
Диаметр кабеля, мм
12,1
Диапазон температуры во время прокладки
от минус 10 до 50 C
Диапазон температуры транспортировки и хранения
от минус 60 до 70 C
Стойкость к ударной нагрузке
5 Дж
Диапазон рабочей температуры
от минус 60 до 70 C
Количество оптических волокон
8
Метод прокладки
Подвесной
Допустимое растягивающее усилие
7,0 кН
Масса кабеля, кг км
117 ± 5 кг
Допустимое раздавливающее усилие кН см
0.3 кН/см
Минимальный радиус изгиба кабеля, мм
240
Максимально допустимая монтажная нагрузка
1,75
Описание
Кабель волоконно-оптический ОКА-М4П-А8-7,0
Назначение:
Оптический кабель типа ОКА-М…, изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-КБ-3359), предназначен для применения на единой сети электросвязи и волоконно-оптических линий связи Казахстана, для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередач, для подземной прокладки в защитные пластмассовые трубы, между зданиями и сооружениями, а также навивки, присоединения и прикрепления к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ. Также допускается подвешивать кабель в точках с максимальной величиной потенциала электрического поля до 25 кВ (ОКА…..(Т)).

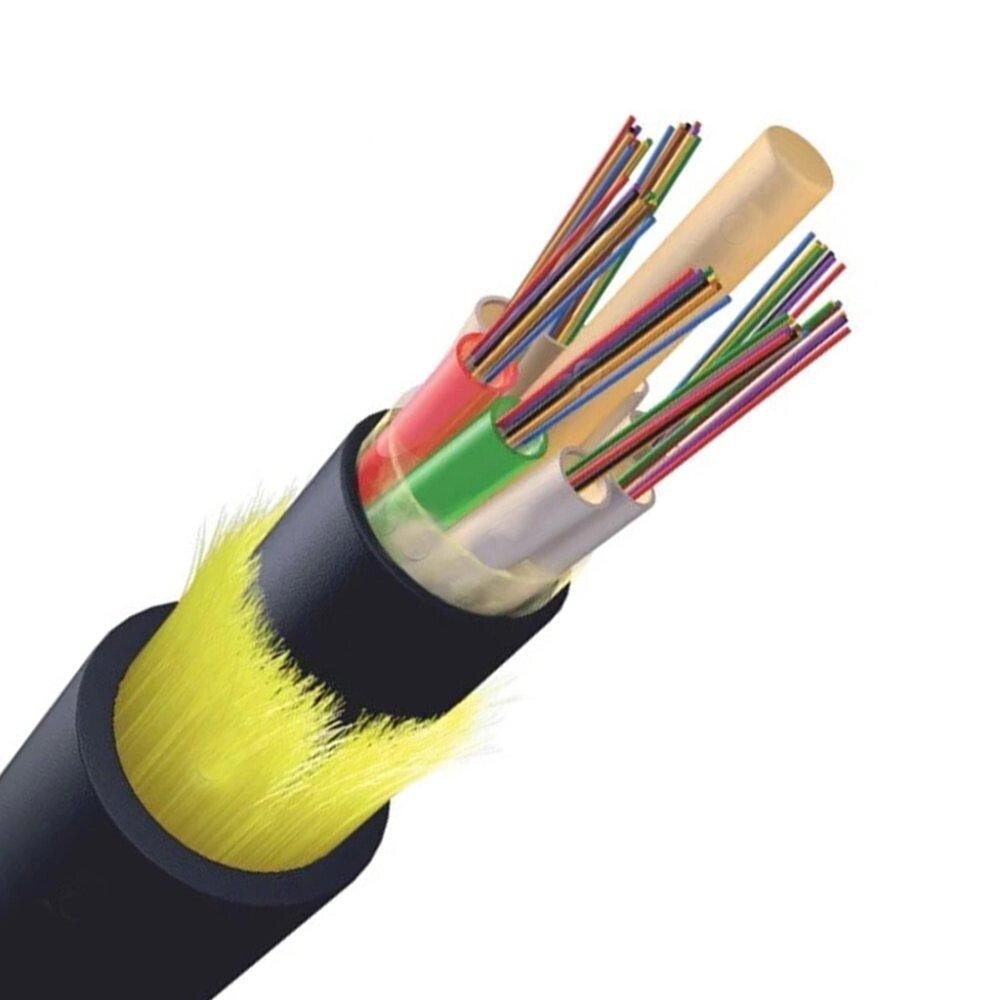

Конструкция:
• Оптический модуль – трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.
• Оптический сердечник – повив оптических модулей вокруг диэлектрического центрального силового элемента. Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).
• Внутренняя оболочка из полимерного материала.
• Наложенный на внутреннюю оболочку повив из арамидных или иных упрочняющих нитей.
• Наружная оболочка выполняется из композиции полиэтилена.
Основные характеристики:
| Количество оптических волокон в кабеле | до 144 (возможно увеличение до 576 за счет применения многоповивного сердечника) ) |
| Наружный диаметр кабеля | 6,0 – 25,0 мм |
| Масса кабеля | 35 – 500 кг/км |
| Допустимая статическая растягивающая нагрузка | 3,0 – 80,0 кН |
| Минимальный радиус изгиба | 20 диаметров кабеля |
| Допустимая раздавливающая нагрузка | 0,3 – 1,0 кН/см |
| Рабочий диапазон температур | -60°С…+70°С |
| Температура монтажа | -30°С…+70°С |
