Кабель волоконно-оптический ОКБ-Т-А12-3,0

Кабель волоконно-оптический ОКБ-Т-А12-3,0

Назначение

Кабель волоконно-оптический ОКБ-Т-А12-3,0 изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-ОККБ-4390, сертификат соответствия Республики Казахстан KZ.7500506.01.01.00844), предназначен для применения на единой сети электросвязи России и Казахстана для прокладки в грунтах 1-3 групп, в том числе зараженных грызунами, а также в кабельную канализацию, трубах, мостам и эстакадам в туннелях, коллекторах, в зданиях и сооружениях. Для внутренней прокладки в зданиях и сооружениях оболочка кабеля изготавливается из полимерных композиций не распространяющих горение, безгалогенных, с низким дымовыделением, при этом в марке кабеля указывается буквенный индекс (ОКСЛНГ(А)-HF) соответствия требованиям типа исполнения по показателям пожарной опасности в соответствии ГОСТ 31565.

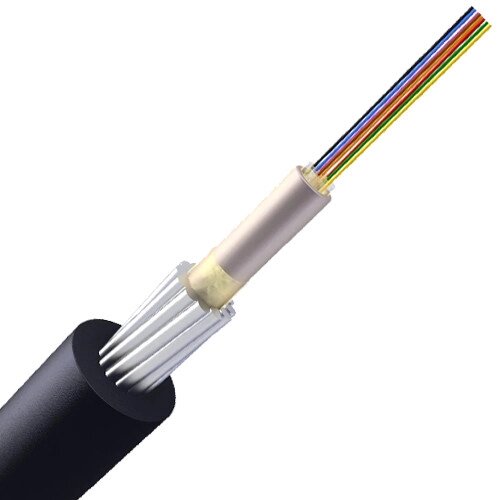

Конструкция

•  Центральная трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со
свободно расположенными волокнами. Свободное пространство между волокнами заполнено
гидрофобным компаундом.
•  Броня из одного или несколько повивов стальных проволок с антикоррозийным покрытием (как правило –
цинк). Для препятствия проникновению воды свободное пространство между проволоками заполнено
гидрофобным компаундом (возможно применение водоблокирующих элементов).
•  Наружная оболочка выполняется из композиции полиэтилена. При прокладке кабеля внутри помещений
оболочка может быть выполнена из композиций, не распространяющих горение, в том числе
безгалогеновых, с низким дымовыделением.

Основные характеристики

Количество оптических волокон в кабеле	До 24
Наружный диаметр кабеля	7,4 – 25,0 мм
Масса кабеля	120 – 520 кг/км
Допустимая статическая растягивающая нагрузка	2,5 – 80,0 кН
Допустимая раздавливающая нагрузка	0,4 – 1,0 кН/см
Минимальный радиус изгиба	20 диаметров кабеля
Рабочий диапазон температур	-40°С…+70°С
Температура монтажа	-30°С…+70°С
