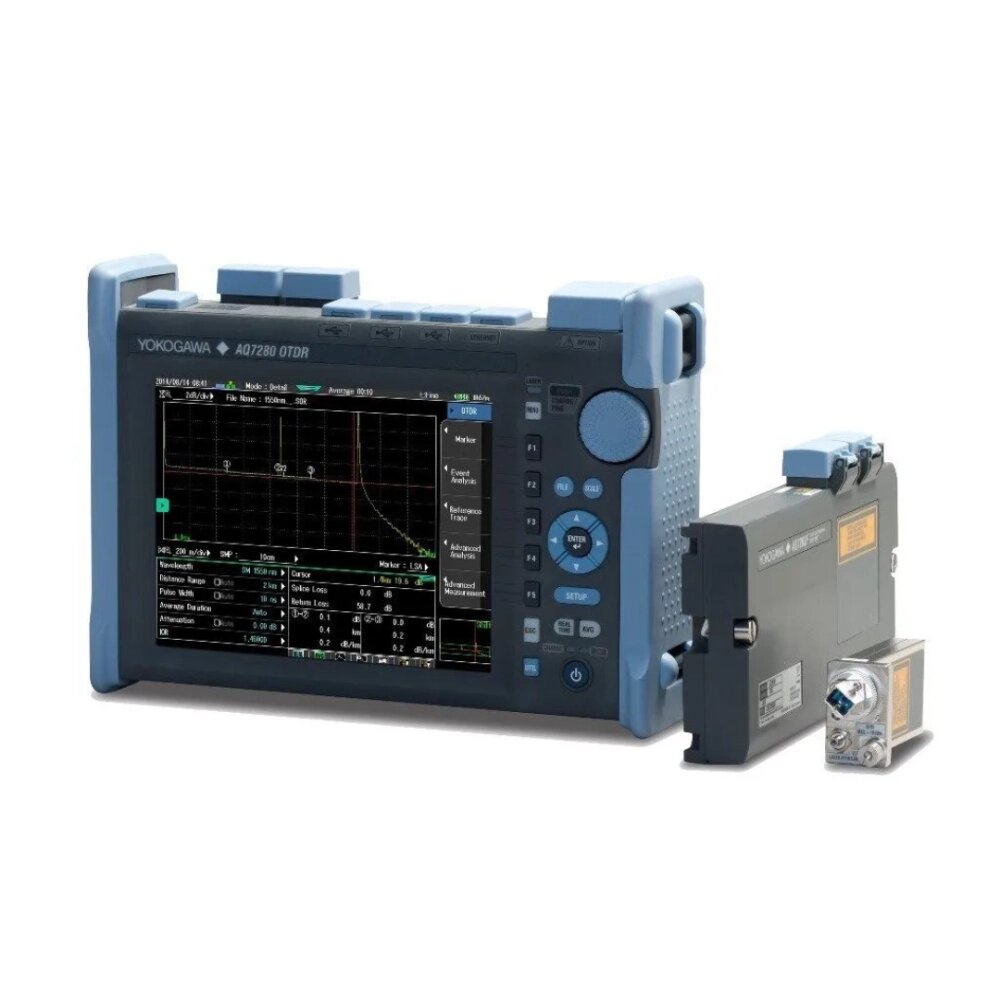

Рефлектометрический модуль Yokogawa AQ7283H

Рефлектометрический модуль Yokogawa AQ7283HОбщее описание:

Рефлектометрический модуль Yokogawa AQ7283H — это высококачественное оборудование для проведения точных измерений в оптических волокнах. Он поддерживает три длины волн: 1310 нм, 1550 нм и 1625 нм, обеспечивая широкий спектр применения при диагностике и анализе оптических сетей. Модуль обладает высокой чувствительностью и динамическим диапазоном, что позволяет ему работать на больших дистанциях и с высокой точностью, обеспечивая четкие результаты для разных типов волокон.

Особенности:Поддержка длин волн: Модуль работает на трех длинах волн: 1310 нм, 1550 нм и 1625 нм. Это позволяет проводить измерения на различных оптических системах и трассах. Динамический диапазон: 42 дБ на 1310 нм, 40 дБ на 1550 нм и 39 дБ на 1625 нм, что гарантирует высококачественные результаты измерений с минимальными погрешностями. Минимальный шаг измерения: Минимальный шаг измерения составляет 2 см, что позволяет достигать высокой точности и получать детализированные результаты. Точность измерений: Точность измерения длины составляет ± (0,75 м + измеряемое расстояние × 2 × 10–5 + шаг измерения). Мертвая зона: Мертвая зона составляет 0,6 м по разрешению и 3,5/4 м по затуханию, что позволяет минимизировать ошибки, связанные с мертвыми зонами. Оптический коннектор: Модуль оснащен стандартным оптическим коннектором FC с возможностью установки SC и LC по заказу, что обеспечивает совместимость с различным оборудованием. Количество точек измерений: Модуль поддерживает до 256 000 точек измерений, что обеспечивает высокую детализацию и точность при анализе трасс.Преимущества:Широкий диапазон длин волн: Поддержка трех длин волн (1310 нм, 1550 нм и 1625 нм) позволяет модулю работать с различными типами волокон и на разных этапах эксплуатации оптических сетей. Высокая точность и динамический диапазон: Динамический диапазон до 42 дБ на 1310 нм и точность измерений делают модуль идеальным для работы на больших дистанциях, где важно получать точные данные. Компактные размеры и легкость: Модуль имеет размеры 211 x 110 x 32 мм и вес всего 420 г, что делает его удобным для использования в полевых условиях и при необходимости транспортировки. Низкая мертвая зона: Мертвая зона 0,6 м по разрешению и 3,5/4 м по затуханию позволяет минимизировать влияние мертвых зон на результаты, что повышает точность измерений. Гибкость подключения: Возможность использования стандартных коннекторов FC, SC или LC позволяет легко интегрировать модуль в существующие системы и адаптировать его под различные требования. Высокая детализация данных: С возможностью измерять до 256 000 точек, модуль обеспечивает высокую детализацию и точность при анализе, что позволяет точно локализовать неисправности и проводить диагностику волоконных трасс.Применение модулей Yokogawa

Модули рефлектометра Yokogawa AQ7280	Число длин волн	Динамический диапазон
		SM 1310 nm	SM 1490 nm	SM 1550 nm	SM 1625 nm	SM 1650 nm	MM 850 nm	MM 1300 nm
									Yokogawa AQ7282A	2	38		36
Yokogawa AQ7283A	2	42		40
Yokogawa AQ7284A	2	46		45
Yokogawa AQ7285A	2	50		50
Yokogawa AQ7283E	3	42		40	40*¹
Yokogawa AQ7283F	3	42		40		40*¹
Yokogawa AQ7283H	3	42		40	39
Yokogawa AQ7284H	3	46		45	44
Yokogawa AQ7282G	3	38	36	36
Yokogawa AQ7283K	4	42	38	40	40
Yokogawa AQ7282M	2						25	27

*¹ порт 2, встроенный фильтр

*² при использовании внешнего фильтра

Характеристики модулей YOKOGAWA

Название	Спецификация
Модель	Yokogawa AQ7282A	Yokogawa AQ7283A	Yokogawa AQ7284A	Yokogawa AQ7285A	Yokogawa AQ7283E	Yokogawa AQ7283F
Длины волн (нм)	1310 ±25/1550 ±25				1310 ±25/1550 ±25, 1625 ±10	1310 ±25/1550 ±25, 1650 ±5 *8 ±10 *9
Оптических портов	1				2 (Порт 2: 1625 нм с фильтром)	2 (Порт 2: 1650 нм с фильтром)
Оптическое волокно	SM(ITU-T G.652)
Диапазон длин (км)	0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512
Длительность измерительного импульса (нс)	3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000
Шаг измерения	Минимально 2 см
Точек измерения	До 256000
Точность измерения длины (м)	± (0.75 m + Измеряемое расстояние × 2 × 10–5 + шаг измерения)
Мертвая зона по разрешению *1 (м)	0,6			0,5	0,6
Мертвая зона по затуханию *2 (м)	3.5/4				3.5/4, 4
Динамический диапазон измерения *3 (дБ)	38/36	42/40	46/45	50/50	42/40, 40
Погрешность измерения потерь *4	± 0.03 dB/dB
Погрешность измерения отражения	± 2 dB
Оптический коннектор	Стандартно FC (опционально SC, LC) Устанавливаются на заводе по заказу FC/APC, SC/APC
Класс лазера	Class 1M		Class 1M (1550 нм), Class 3R (1310 нм)		Class 1M
Максимальная мощность оптического импульса	-					≤ +15 дБм (1650 нм)
Габаритные размеры	211х110х32 мм
Вес	420 грамм

Название	Спецификация
Модель	Yokogawa AQ7283H	Yokogawa AQ7284H	Yokogawa AQ7282G	Yokogawa AQ7283K	Yokogawa AQ7282M
Длины волн (нм)	1310 ±25 /1550 ±25 /1625 ±25		1310 ±25 /1490 ±15 /1550 ±25	1310 ±25 /1490 ±25 /1550 ±25 /1625 ±25	850 ±30 /1300 ±30
Оптических портов	1
Оптическое волокно	SM(ITU-T G.652)				GI50, GI62.5
Диапазон длин (км)	0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512				0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100
Длительность измерительного импульса (нс)	3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000				3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000*5, 5000*5
Шаг измерения	Минимально 2 см
Точек измерения	До 256000
Точность измерения длины (м)	± (0.75 m + Измеряемое расстояние × 2 × 10–5 + шаг измерения)
Мертвая зона по разрешению *1 (м)	0,6				0,6 *6
Мертвая зона по затуханию *2 (м)	3.5/4/4		3.5/4/4	3.5/4/4/4	4/5*6
Динамический диапазон измерения *3 (дБ)	42/40/39	46/45/44	38/36/36	42/38 /40/40	25/27*7
Погрешность измерения потерь *4	± 0.03 dB/dB
Погрешность измерения отражения	± 2 dB
Оптический коннектор	Стандартно FC (опционально SC, LC) Устанавливаются на заводе по заказу FC/APC, SC/APC				Стандартно FC (опционально SC, LC)
Класс лазера	Class 1M	Class 1M (1550/1625 нм), Class 3R (1310 нм)	Class 1M	Class 1M (1490/1550/1625 нм), Class 3R (1310 нм)	Class 1M (1300 нм), Class 3R (850 нм)
Максимальная мощность оптического импульса	-
Габаритные размеры	211х110х32 мм
Вес	420 г

*1 Длительность импульса 3 нс, обратное отражение не более –55 дБ, измеряется по уровню ниже пикового значения на 1.5 дБ, если участок рефлектограммы не находится в режиме насыщения, (Типичное).
*2 Длительность импульса 10 нс, обратное отражение не более –55 дБ, мертвая зона определяется от начала отражающей неоднородности до точки на рефлектограмме ±0.5 дБ от нормального (релеевского) рассеяния на трассе за неоднородностью. (Типичное).
*3 Длительность импульса: 20000 ns, время усреднения 3минуты, SNR=1, (Типичное), Уменьшается на 0.5 dB при разъеме APC. Уменьшается на 0.5 dB с опцией /SLS для AQ7284A, AQ7285A и AQ7284H.
*4 Для потерь 1 dB или менее, точность ±0.05 dB.
*5 Только для 1300 nm.
*6 Обратное отражение не более –40 дБ .
*7 SNR=1, длительность импульса 500 нс (850 нм)/ 1 мкс (1300 нм), время усреднения 3 минуты, GI50, (Типичн.).
*8 На уровне 20 дБ ниже пика, при Т=23 С, после прогрева 30 минут.
*9 На уровне 60 дБ ниже пика, при Т=23 С, после прогрева 30 минут.

Опции к модулям рефлектометра YOKOGAWA AQ7280

Название		Спецификация
Модель		Yokogawa AQ7282A	Yokogawa AQ7283A	Yokogawa AQ7284A	Yokogawa AQ7285A	Yokogawa AQ7283E	Yokogawa AQ7283F
Контроль излучения (опция РС)	Длины волн (нм)	1310/1490/1550/1625/1650 nm
	Диапазон мощности *1	– 50 ... – 5 dBm
	Точность измерения *2	±0.5 dB
	Входной порт	OTDR port				OTDR port *4
Стабилизированный источник излучения (опция SLS)	Длины волн (нм)	1310 ±25/1550 ±25				1310 ±25 /1550 ±25 /1625 ±10	1310 ±25 /1550 ±25 /1650 ±5*5 ±10*6
	Выходная мощность	– 3 dBm ±1 dB
	Стабильность*3 (дБ)	±0.05				±0.05/±0.05, ±0.15
	Модуляция	CW, 270 Hz, 1 kHz, 2 kHz
	Выходной порт	OTDR port
	Класс лазера	Class 1M

Название		Спецификация
Модель		Yokogawa AQ7283H	Yokogawa AQ7284H	Yokogawa AQ7282G	Yokogawa AQ7283K	Yokogawa AQ7282M
Контроль излучения (опция РС)	Длины волн (нм)	1310/1490/1550/1625/1650 nm				-
	Диапазон мощности *1	– 50 ... – 5 dBm				-
	Точность измерения *2	±0.5 dB				-
	Входной порт	OTDR port				-
Стабилизированный источник излучения (опция SLS)	Длины волн (нм)	1310 ±25/1550 ±25/1625 ±25		1310 ±25 /1490 ±15 /1550 ± 25	1310 ±25/1490 ±25 /1550 ± 25/1625 ±25	850 ±30/1300 ±30
	Выходная мощность	– 3 dBm ±1 dB				≥ – 20 dBm
	Стабильность*3 (дБ)	±0.05/±0.05/±0.15		±0.05/±0.15 /±0.05	±0.05/±0.15/±0.05/±0.15	±0.15/±0.15
	Модуляция	CW, 270 Hz, 1 kHz, 2 kHz				CW, 270 Hz
	Выходной порт	OTDR port
	Класс лазера	Class 1M
