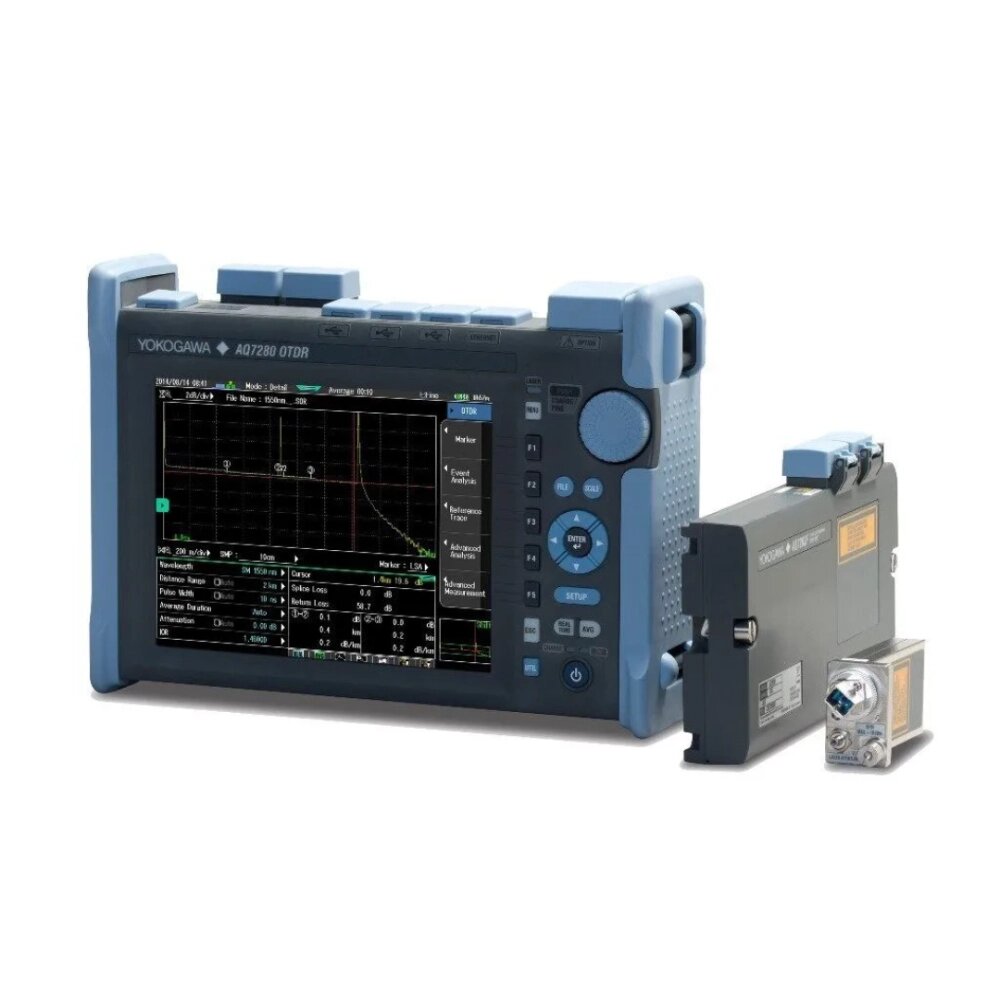

Рефлектометрический модуль Yokogawa AQ7282A-UFC/PC/SLS (SM 1310nm/1550nm,38/36dB)

Рефлектометрический модуль Yokogawa  AQ7282A-UFC/PC/SLS (SM 1310nm/1550nm,38/36dB)Общее описание:Особенности:Динамический диапазон: 38 дБ для 1310 нм и 36 дБ для 1550 нм, что позволяет осуществлять высокоточную диагностику волоконных трасс с различной степенью ослабления сигнала. Мертвые зоны: Мертвая зона по разрешению составляет 0,6 м, а по затуханию – 3.5 м (типичные значения), что подтверждает высокую точность измерений даже на коротких расстояниях. Точность измерения длины: Ожидаемая погрешность измерений составляет ± (0.75 м + измеряемое расстояние × 2 × 10–5 + шаг измерения). Шаг измерения: Минимальный шаг – 2 см, что обеспечивает детальную информацию о состоянии волокна. Габариты и вес: Компактный размер устройства 211 х 110 х 32 мм и вес 420 г делают его удобным для использования в полевых условиях. Оптические порты: Модуль оснащен одним оптическим портом с коннектором FC (опционально SC, LC), что позволяет подключать различные типы оптических кабелей.Преимущества:Высокая стабильность и точность измерений благодаря встроенным стабилизированным источникам излучения. Поддержка нескольких длины волн и диапазонов для работы с различными типами оптических сетей. Опциональные возможности для расширения, включая стабилизированный источник излучения (SLS) и контроль излучения (PC), которые добавляют гибкости при проведении диагностики.Применение модулей Yokogawa

Модули рефлектометра Yokogawa AQ7280	Число длин волн	Динамический диапазон
		SM 1310 nm	SM 1490 nm	SM 1550 nm	SM 1625 nm	SM 1650 nm	MM 850 nm	MM 1300 nm
									Yokogawa AQ7282A	2	38		36
Yokogawa AQ7283A	2	42		40
Yokogawa AQ7284A	2	46		45
Yokogawa AQ7285A	2	50		50
Yokogawa AQ7283E	3	42		40	40*¹
Yokogawa AQ7283F	3	42		40		40*¹
Yokogawa AQ7283H	3	42		40	39
Yokogawa AQ7284H	3	46		45	44
Yokogawa AQ7282G	3	38	36	36
Yokogawa AQ7283K	4	42	38	40	40
Yokogawa AQ7282M	2						25	27

*¹ порт 2, встроенный фильтр

*² при использовании внешнего фильтра

Характеристики модулей YOKOGAWA

Название	Спецификация
Модель	Yokogawa AQ7282A	Yokogawa AQ7283A	Yokogawa AQ7284A	Yokogawa AQ7285A	Yokogawa AQ7283E	Yokogawa AQ7283F
Длины волн (нм)	1310 ±25/1550 ±25				1310 ±25/1550 ±25, 1625 ±10	1310 ±25/1550 ±25, 1650 ±5 *8 ±10 *9
Оптических портов	1				2 (Порт 2: 1625 нм с фильтром)	2 (Порт 2: 1650 нм с фильтром)
Оптическое волокно	SM(ITU-T G.652)
Диапазон длин (км)	0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512
Длительность измерительного импульса (нс)	3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000
Шаг измерения	Минимально 2 см
Точек измерения	До 256000
Точность измерения длины (м)	± (0.75 m + Измеряемое расстояние × 2 × 10–5 + шаг измерения)
Мертвая зона по разрешению *1 (м)	0,6			0,5	0,6
Мертвая зона по затуханию *2 (м)	3.5/4				3.5/4, 4
Динамический диапазон измерения *3 (дБ)	38/36	42/40	46/45	50/50	42/40, 40
Погрешность измерения потерь *4	± 0.03 dB/dB
Погрешность измерения отражения	± 2 dB
Оптический коннектор	Стандартно FC (опционально SC, LC) Устанавливаются на заводе по заказу FC/APC, SC/APC
Класс лазера	Class 1M		Class 1M (1550 нм), Class 3R (1310 нм)		Class 1M
Максимальная мощность оптического импульса	-					≤ +15 дБм (1650 нм)
Габаритные размеры	211х110х32 мм
Вес	420 грамм

Название	Спецификация
Модель	Yokogawa AQ7283H	Yokogawa AQ7284H	Yokogawa AQ7282G	Yokogawa AQ7283K	Yokogawa AQ7282M
Длины волн (нм)	1310 ±25 /1550 ±25 /1625 ±25		1310 ±25 /1490 ±15 /1550 ±25	1310 ±25 /1490 ±25 /1550 ±25 /1625 ±25	850 ±30 /1300 ±30
Оптических портов	1
Оптическое волокно	SM(ITU-T G.652)				GI50, GI62.5
Диапазон длин (км)	0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512				0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100
Длительность измерительного импульса (нс)	3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000				3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000*5, 5000*5
Шаг измерения	Минимально 2 см
Точек измерения	До 256000
Точность измерения длины (м)	± (0.75 m + Измеряемое расстояние × 2 × 10–5 + шаг измерения)
Мертвая зона по разрешению *1 (м)	0,6				0,6 *6
Мертвая зона по затуханию *2 (м)	3.5/4/4		3.5/4/4	3.5/4/4/4	4/5*6
Динамический диапазон измерения *3 (дБ)	42/40/39	46/45/44	38/36/36	42/38 /40/40	25/27*7
Погрешность измерения потерь *4	± 0.03 dB/dB
Погрешность измерения отражения	± 2 dB
Оптический коннектор	Стандартно FC (опционально SC, LC) Устанавливаются на заводе по заказу FC/APC, SC/APC				Стандартно FC (опционально SC, LC)
Класс лазера	Class 1M	Class 1M (1550/1625 нм), Class 3R (1310 нм)	Class 1M	Class 1M (1490/1550/1625 нм), Class 3R (1310 нм)	Class 1M (1300 нм), Class 3R (850 нм)
Максимальная мощность оптического импульса	-
Габаритные размеры	211х110х32 мм
Вес	420 г

*1 Длительность импульса 3 нс, обратное отражение не более –55 дБ, измеряется по уровню ниже пикового значения на 1.5 дБ, если участок рефлектограммы не находится в режиме насыщения, (Типичное).
*2 Длительность импульса 10 нс, обратное отражение не более –55 дБ, мертвая зона определяется от начала отражающей неоднородности до точки на рефлектограмме ±0.5 дБ от нормального (релеевского) рассеяния на трассе за неоднородностью. (Типичное).
*3 Длительность импульса: 20000 ns, время усреднения 3минуты, SNR=1, (Типичное), Уменьшается на 0.5 dB при разъеме APC. Уменьшается на 0.5 dB с опцией /SLS для AQ7284A, AQ7285A и AQ7284H.
*4 Для потерь 1 dB или менее, точность ±0.05 dB.
*5 Только для 1300 nm.
*6 Обратное отражение не более –40 дБ .
*7 SNR=1, длительность импульса 500 нс (850 нм)/ 1 мкс (1300 нм), время усреднения 3 минуты, GI50, (Типичн.).
*8 На уровне 20 дБ ниже пика, при Т=23 С, после прогрева 30 минут.
*9 На уровне 60 дБ ниже пика, при Т=23 С, после прогрева 30 минут.

Опции к модулям рефлектометра YOKOGAWA AQ7280

Название		Спецификация
Модель		Yokogawa AQ7282A	Yokogawa AQ7283A	Yokogawa AQ7284A	Yokogawa AQ7285A	Yokogawa AQ7283E	Yokogawa AQ7283F
Контроль излучения (опция РС)	Длины волн (нм)	1310/1490/1550/1625/1650 nm
	Диапазон мощности *1	– 50 ... – 5 dBm
	Точность измерения *2	±0.5 dB
	Входной порт	OTDR port				OTDR port *4
Стабилизированный источник излучения (опция SLS)	Длины волн (нм)	1310 ±25/1550 ±25				1310 ±25 /1550 ±25 /1625 ±10	1310 ±25 /1550 ±25 /1650 ±5*5 ±10*6
	Выходная мощность	– 3 dBm ±1 dB
	Стабильность*3 (дБ)	±0.05				±0.05/±0.05, ±0.15
	Модуляция	CW, 270 Hz, 1 kHz, 2 kHz
	Выходной порт	OTDR port
	Класс лазера	Class 1M

Название		Спецификация
Модель		Yokogawa AQ7283H	Yokogawa AQ7284H	Yokogawa AQ7282G	Yokogawa AQ7283K	Yokogawa AQ7282M
Контроль излучения (опция РС)	Длины волн (нм)	1310/1490/1550/1625/1650 nm				-
	Диапазон мощности *1	– 50 ... – 5 dBm				-
	Точность измерения *2	±0.5 dB				-
	Входной порт	OTDR port				-
Стабилизированный источник излучения (опция SLS)	Длины волн (нм)	1310 ±25/1550 ±25/1625 ±25		1310 ±25 /1490 ±15 /1550 ± 25	1310 ±25/1490 ±25 /1550 ± 25/1625 ±25	850 ±30/1300 ±30
	Выходная мощность	– 3 dBm ±1 dB				≥ – 20 dBm
	Стабильность*3 (дБ)	±0.05/±0.05/±0.15		±0.05/±0.15 /±0.05	±0.05/±0.15/±0.05/±0.15	±0.15/±0.15
	Модуляция	CW, 270 Hz, 1 kHz, 2 kHz				CW, 270 Hz
	Выходной порт	OTDR port
	Класс лазера	Class 1M
